Осциллограф Siglent SDS1102A
0
79 793 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
07.05.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики Siglent SDS1102A
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1000 Мвыб / с |
| Глубина памяти | 40 Кб |
| Типы триггеров | край, импульс, видео, наклон, альтернативный |
| Режим получения | нормальный, пиковый, средний |
| Средние значения | 4, 16, 32, 64, 128, 256 |
| Интерполяция формы волны | Sinx, X |
| Функция цифровой фильтрации и записи сигналов | есть |
| Поддержка 12 языков управления | есть |
| Функция цифрового рекордера | есть |
| Функция автоматического измерения 32 параметров | есть |
| Функция ZOOM | есть |
| Входные параметры | |
| Сопротивление | постоянный ток: (1 МОм ± 2 %) || (18 пФ ± 3 пФ) |
| Максимальное входное напряжение | 400 В, 1 МОм |
| Изоляция канала | > 100 : 1 |
| Ослабитель зонда | 1 X, 10 X, 50 X, 100 X, 500 X, 1000 X |
| Горизонтальная система | |
| Масштаб временной развертки | 2,5 нс/дел ~ 50 с/дел |
| Перекос канала | < 500 пс |
| Формат отображения | YT, XY, сканирование |
| Точность временной базы | ± 50 частей на миллион |
| Режим сканирования | 100 мс / дел ~ 50 с / дел |
| Вертикальная система | |
| Полоса пропускания (-3 дБ) | 100 МГц |
| Вертикальное разрешение | 8 бит |
| Вертикальная шкала (зонд 1 X) | 2 мВ / дел - 10 В / дел (1-2-5 ) |
| Диапазон смещения (зонд 1 X) | 2 мВ - 200 мВ: ± 1,6 В; 206 мВ ~ 10 В: ± 40 В |
| Ограничение пропускной способности | 20 МГц ± 40 % |
| Равномерность полосы пропускания | DC - 10 % (BW): ± 1 дБ 10% - 50 % (BW): ± 2 дБ 50 % - 100 % (BW): + 2 дБ / -3 дБ |
| Низкочастотный отклик (AC -3 дБ) | ≤ 10 Гц (на входе BNC) |
| Шум | STDEV ≤ 0,6 дел (≥ 5 мВ / дел) STDEV ≤ 0,7 дел (2 мВ / дел) |
| Точность усиления постоянного тока | ≤ ± 3,0 %: 5 мВ /дел ~10 В / дел ≤ ± 4,0 %: ≤ 2 мВ / дел |
| Точность измерения постоянного тока | ± [3 % × (|показание|+|смещение|) +1 % × |смещение| + 0,2 дел + 2 мВ] , ≤ 100 мВ / дел ± [3 % × (|показание|+|смещение|) +1 % × |смещение| + 0,2 дел + 100 мВ], >100 мВ / дел |
| Время подъема | 3,5 нс |
| Перерегулирование (импульс 500 пс) | < 10 % |
| Параметры триггера | |
| Режим триггера | автоматический, обычный, одиночный |
| Диапазон уровня триггера | внутренний: ± 6 делений от центра экрана внешний: ± 1,2 В EXT/5: ± 6 В |
| Диапазон удержания | 100 нс ~ 1,5 с |
| Сцепление триггера | переменный ток, постоянный ток, НЧ-ток, ВЧ-ток |
| Чувствительность триггера | 1 деление: DC-10 МГц 1,5 деления: 10 МГц - макс. полоса пропускания |
| Смещение триггера | предварительный запуск: глубина памяти / (2 х выборка) задержка запуска: 260 дел. |
| Краевой триггер | |
| Уклон | подъём, падение, подъём и падение |
| Источник | CH1 /CH2 / EXT / (EXT/5) / линия переменного тока |
| Триггер уклона | |
| Уклон | подъем, падение |
| Предельный диапазон | <, >, = |
| Источник | СН1 / СН2 |
| Временной диапазон | 20 нс ~ 10 с |
| Импульсный триггер | |
| Полярность | +вид , -вид |
| Предельный диапазон | <, >, = |
| Источник | СН1 / СН2 |
| Временной диапазон | 20 нс ~ 10 с |
| Видео триггер | |
| Стандарт сигнала | NTSC, PAL / Secam |
| Источник | СН1 / СН2 |
| Условие срабатывания триггера | нечетное поле, четное поле, все строки, номер строки |
| Система измерения | |
| Источник | СН1 / СН2 |
| Вертикальная (напряжение) | Vmax: наибольшее значение во входном сигнале Vmin: наименьшее значение во входном сигнале Vpp: разница между максимальными и минимальными значениями данных Vamp: разница между вершиной и основанием в бимодальном сигнале или между максимумом и минимумом в унимодальном сигнале Vtop: значение наиболее вероятного высшего состояния в бимодальной форме волны Vbase: значение наиболее вероятного нижнего состояния в бимодальной форме волны Mean: среднее значение всех данных Vmean: среднее значение данных в первом цикле (условие: есть целый период) Vrms: среднеквадратичное значение всех значений данных Crms: среднеквадратичное значение всех значений данных в первом цикле (условие: есть целый период) FOV: выброс после спадающего фронта; (база-мин) / амплитуда FPRE: выброс перед задним фронтом; (макс.-верх.) / амплитуда ROV: выброс после нарастающего фронта; (макс.-верх.) / амплитуда RPRE: выброс перед нарастающим фронтом; (база-мин) / амплитуда |
| Горизонтальная (время) | Period: период для каждого цикла в форме волны на уровне 50% и положительном наклоне Freq: частота для каждого цикла в форме волны на уровне 50% и положительный наклон +Wid: ширина, измеренная на уровне 50 % и положительном уклоне -Wid: ширина, измеренная на уровне 50 % и отрицательном уклоне Rise: длительность нарастающего фронта от 10 до 90 % Fall: длительность спадающего фронта от 90 до 10 % Bwid: время от первого нарастающего фронта до последнего спадающего фронта или от первого спадающего фронта до последнего восходящего фронта на 50 %-ном пересечении +Dut: отношение положительной ширины к периоду -Dut: отношение отрицательной ширины к периоду |
| Задержка | Phase: вычисляет разность фаз между двумя фронтами (условие: есть целый период) FRR: время между первыми нарастающими фронтами двух каналов FRF: время от первого нарастающего фронта канала A до первого спадающего фронта канала B FFR: время от первого спадающего фронта канала A до первого восходящего фронта канала B FFF: время от первого спадающего фронта канала A до первого спадающего фронта канала B LRR: время от первого нарастающего фронта канала A до последнего нарастающего фронта канала B (условие: есть целый период) LRF: время от первого нарастающего фронта канала A до последнего спадающего фронта канала B (условие: имеется целый период) LFR: время от первого спадающего фронта канала A до последнего восходящего фронта канала B (условие: имеется целый период) LFF: время от первого спадающего фронта канала A до последнего спадающего фронта канала B |
| Курсор | ручной режим, режим трека и автоматический режим |
| Счетчик | аппаратный (разрешение 1 Гц) |
| Математические функции | |
| Операция | + , - , * , / , БПФ |
| БПФ | прямоугольный, блэкман, хэннинг, хэмминг |
| БПФ-дисплей | полный экран, разделенный |
| Сохранить / отозвать | |
| Тип | настройка, форма волны, Bmp, CSV 2 референса, 20 настроек, 10 внутренних форм сигналов сохранение на USB-диске |
| Характеристики дисплея | |
| Тип дисплея | 7-дюймовый TFT-ЖК-дисплей, 800 х 480, 24 бит |
| Контрастность дисплея | 500 : 1 |
| Подсветка дисплея | 300 нит |
| Диапазон отображения волн | 8 x 16 дел. |
| Режим отображения волн | точки, векторы |
| Отображение меню | 2 сек, 5 сек, 10 сек, 20 сек, бесконечно |
| Заставка | выкл., 1 мин, 2 мин, 5 мин, 10 мин, 15 мин, 30 мин, 1 час, 2 часа, 5 часов |
| Цветовой режим | нормальный, инвертированный |
| Поддержка языков | английский, упрощенный китайский, традиционный китайский, арабский, французский, немецкий, русский, португальский, испанский, японский, корейский, итальянский |
| Общие характеристики | |
| Интерфейс | USB Host, USB Device, LAN, Pass / Fail |
| Температура | рабочая: 10 〜 +40 ℃ нерабочая: -20 〜 60 ℃ |
| Влажность | рабочая: 85 % RH, 40 ℃, 24 часа нерабочая: 85 % RH, 65 ℃, 24 часа |
| Источник питания | 100 ~ 240 В ср.кв. 50 / 60 Гц 100 ~ 120 В ср.кв. 400 Гц |
| Потребляемая мощность | 50 Вт |
| Габариты изделия | 323,1 х 135,6 х 157 мм |
| Вес нетто | 2,5 кг |
| Комплектация | осциллограф Siglent SDS1102A - 1 шт пассивный зонд PP510 - 2 шт USB кабель - 1 шт кабель питания - 1 шт сертификат калибровки - 1 шт руководство пользователя - 1 шт |

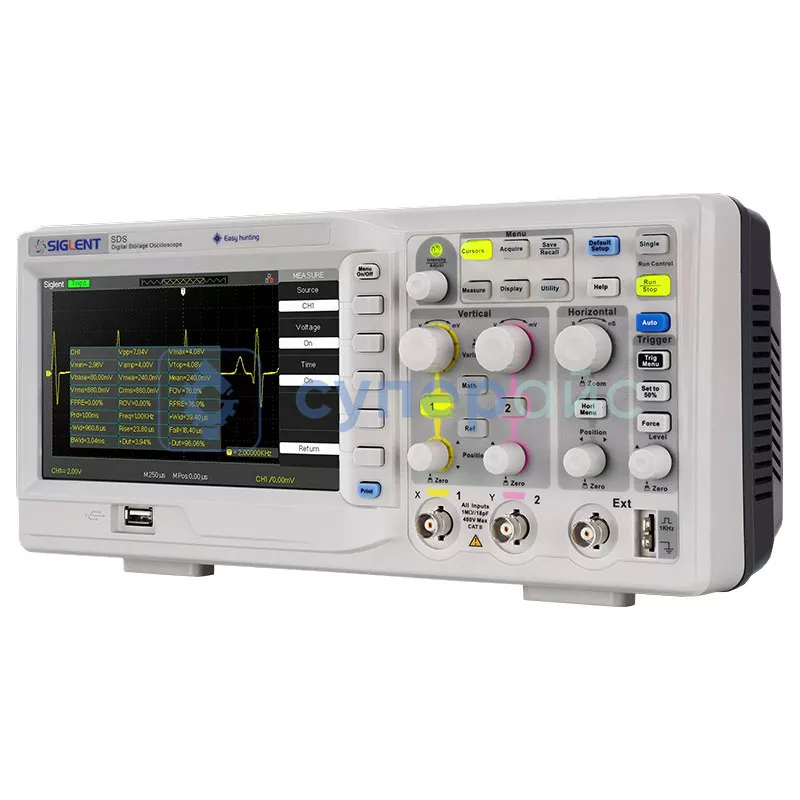

Осциллограф Siglent SDS1102A
Профессиональный осциллограф Siglent SDS1102A разработан для точного измерения электронных параметров в лабораторных и других условиях. Этот двухканальный осциллограф помогает выполнять прецизионные исследования электрических характеристик.
Полоса пропускания 100 МГц обуславливает высокоточную регистрацию сложных электронных процессов. Широкий диапазон пропускания даёт анализировать быстротечные изменения с максимальной детализацией.
Частота дискретизации составляет 1000 Мвыб/с. Высокоскоростной замер помогает оперативно получать результаты измерений.
Особенности прибора:
- высокая точность замеров;
- компактность конструкции;
- лёгкость настройки параметров;
- эргономичность корпуса.

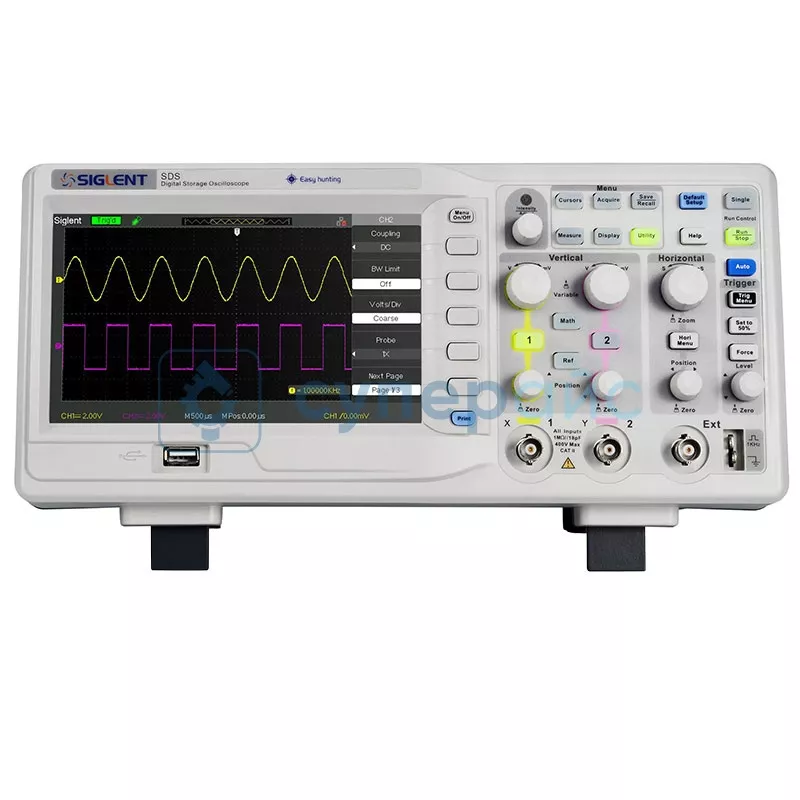

На лицевой панели размещён жидкокристаллический дисплей, представленный экраном TFT. Реализована подсветка дисплея. Глубина памяти 40 Кб создает условия для накопления большого объема измерительных данных.
Многофункциональность устройства решает большой список измерительных задач. Наличие функций ZOOM, записи сигналов, цифрового рекордера, а также цифровой фильтрации расширяют область применения этой модели. Возможно подключение по USB.
Дополнительные преимущества:
- быстрая обработка поступающей информации;
- низкое энергопотребление;
- минимальные временные затраты на настройку и обслуживание;
- универсальность применения.
Поддерживается 12 языков управления, можно измерять 32 параметра в автоматическом режиме.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
